720kW全液冷柔性充电堆

  • 产品简介

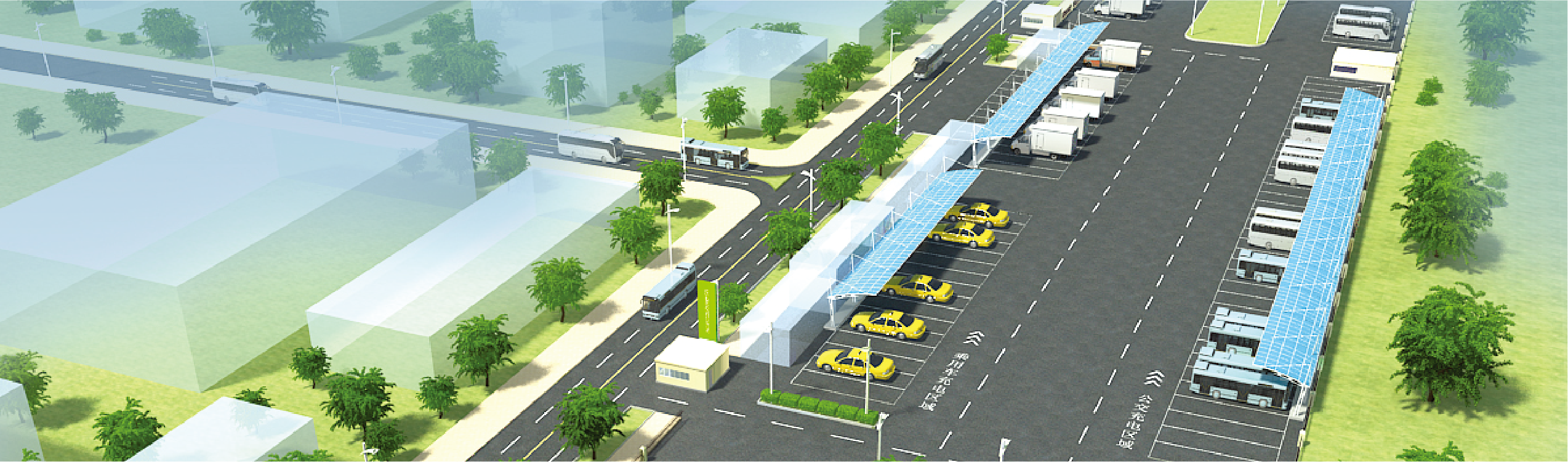

  • 应用场景
  • 主要功能
  • 技术参数

CDW5824-E72全液冷超级充电堆,是面向新能源充电市场推车的一种全新架构、超大电流、多重防护的产品,采用高效、高可靠性的液冷充电模块,环境适应性强。针对不同规模充电站,有360kW-720kW功率段可选,最多支持12路输出。
极速充电:单枪充电电流800A;
质量可靠:液冷免维护,智能在线运维;
柔性智能:充电模块全共享,智能柔性调度,超强TCU,充电更智能;
低噪静音:机桩分离,终端噪声≤40dB@25℃;
兼容适配:兼容市场所有车型,灵活扩容,无缝升级;
高效低耗:强大软件算法,根据负载实时调整模块投切,使模块工作在最高效率区,峰值效率>96%;
安全可靠:功率分配采用专用高压直流切换器件,配合强大逻辑互锁,多枪功率分配时,真正做到0误动。


外设功能

指示灯

绿色:电源;黄色:充电;红色:故障(以丝印为准)

显示屏

显示充电信息、计量计费信息等

急停按钮

紧急停止充电功能

读卡器

读取充电卡信息,验证充电卡合法性

语音(可选配)

充电各个环节的语音提示功能

充电枪/挂枪座

电子锁功能

充电过程中上锁,充电结束后解锁

枪归位检测

检测未充电时,枪是否插回归位空枪座

安全防护功能

自检功能

充电设备状态实时检测,异常情况及时上报

/欠压保护

工作电压实时检测,当充电设备处于过/欠压状态,告警并停止充电

过流保护

工作电流实时检测,当充电设备处于过流状态,告警并停止充电

防雷功能

C级防雷,有效防护雷雨天气的感应雷对充电设备的危害

输出粘连检测

输出断开后,在未连接状态下检测枪头带电情况,发现枪头带电时显示告警信息。

通讯功能

以太网

与监控系统实时通讯

4G(可选配)

与监控系统实时通讯,推荐分布式充电设备使用

项目

参数

可选配组件

产品结构

机身尺寸

整流柜:1800*900*2380mm(W*D*H)        终端:510*200*1650mm(W*D*H)


安装方式

落地式


外壳材质

金属


保护功能

防雷功能

C级防雷


安全保护

过压、欠压、输出短路、过温、过载


电气参数

输入电压

AC380V±15%


输出电压

DC200~750V

DC1000V

频率

50±1Hz


额定电流

720A@DC1000V


最大电流

恒功率300~1000V2400A(单枪最大800A

DC300~1000V

额定功率

720kW

兼容240~360kW

直流电能计量

直流电表,准确度1


交流电能计量

板采

交流标准电表

功率因素

0.99


谐波含量

4%


电压误差

≤±0.5%


稳压精度

≤±0.5%


稳流精度

≤±1%


绝缘电阻

10MΩ


效率

95%


人机交互

显示

指示灯+10寸触摸屏


启动方式

二维码(需接入平台入手机APP支持)

读卡器

充电模式

自动充满、按时间、按电量、按金额等


上行通讯

以太网


充电接口

充电接口

充电枪*12(符合《GB/T20234.2-2015》标准)


功率调度

柔性功率分配

210

出枪位置

下出枪


充电枪寿命

10000


环境参数

防护等级

IP55


运行温度

-30˚C~+55˚C


存储温度

-40˚C~+55˚C


相对湿度

5%~95%


海拔高度

2000m
